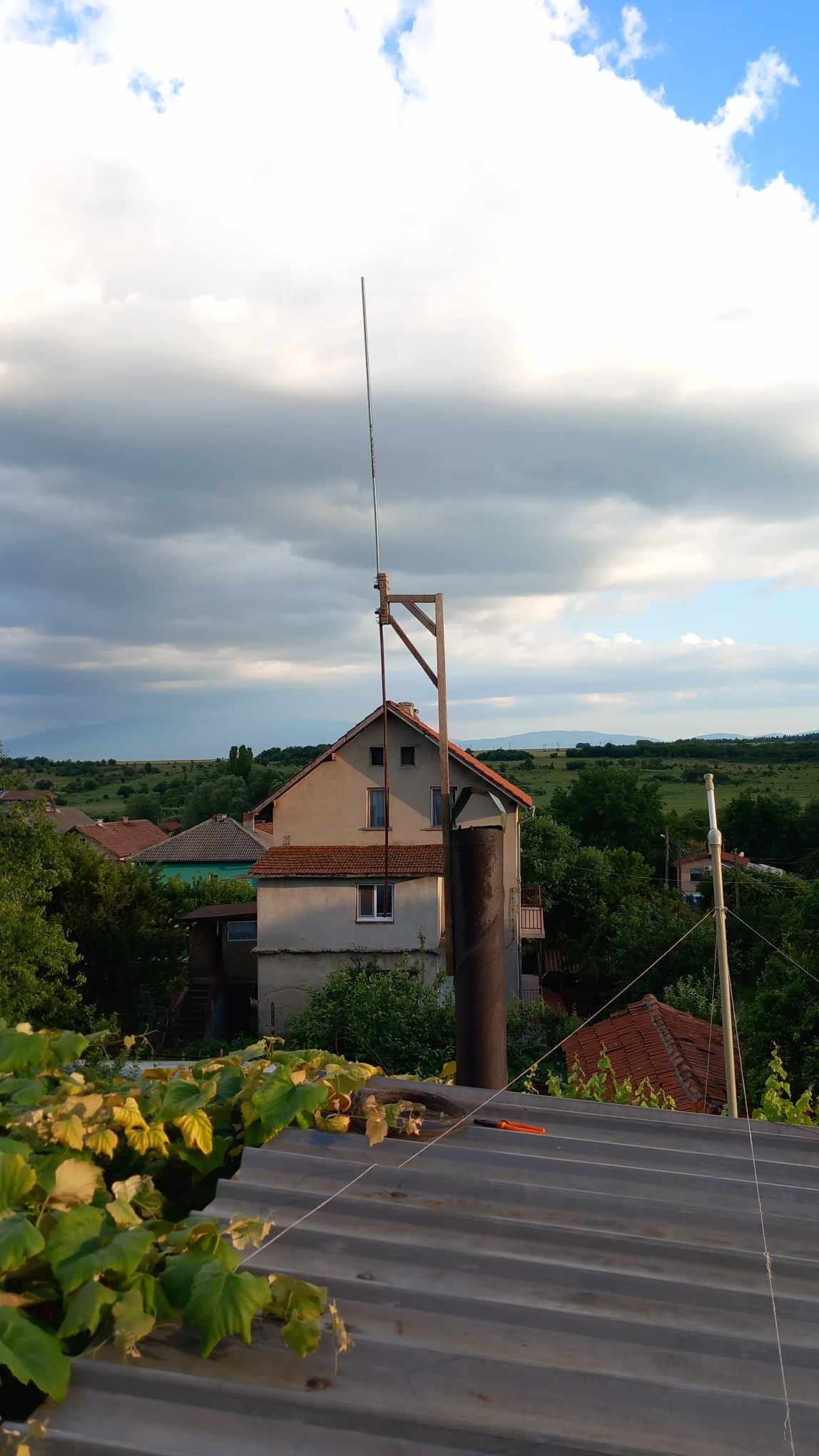

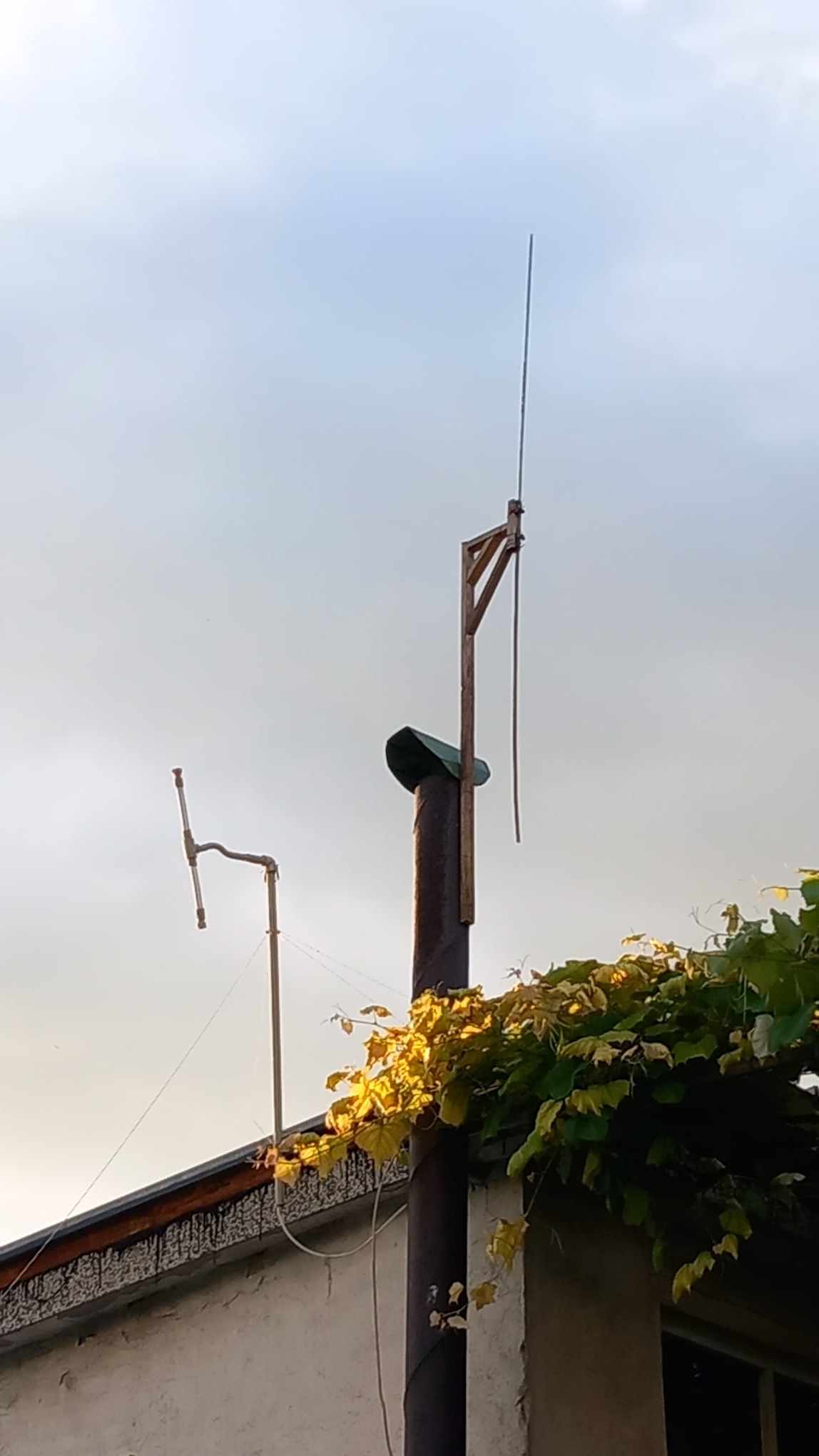

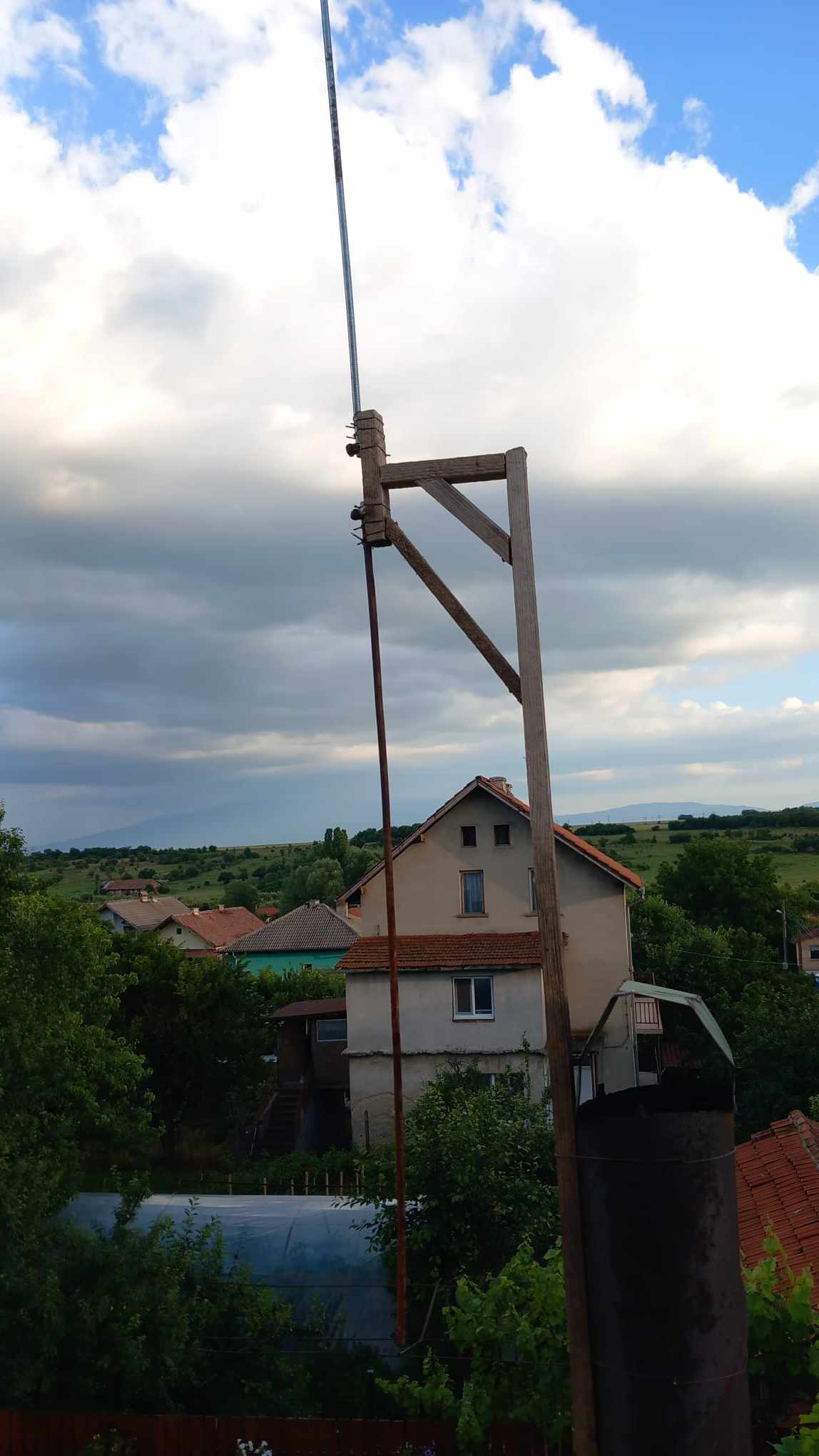

Антената
Антената
Антената
Планове за сглобяване

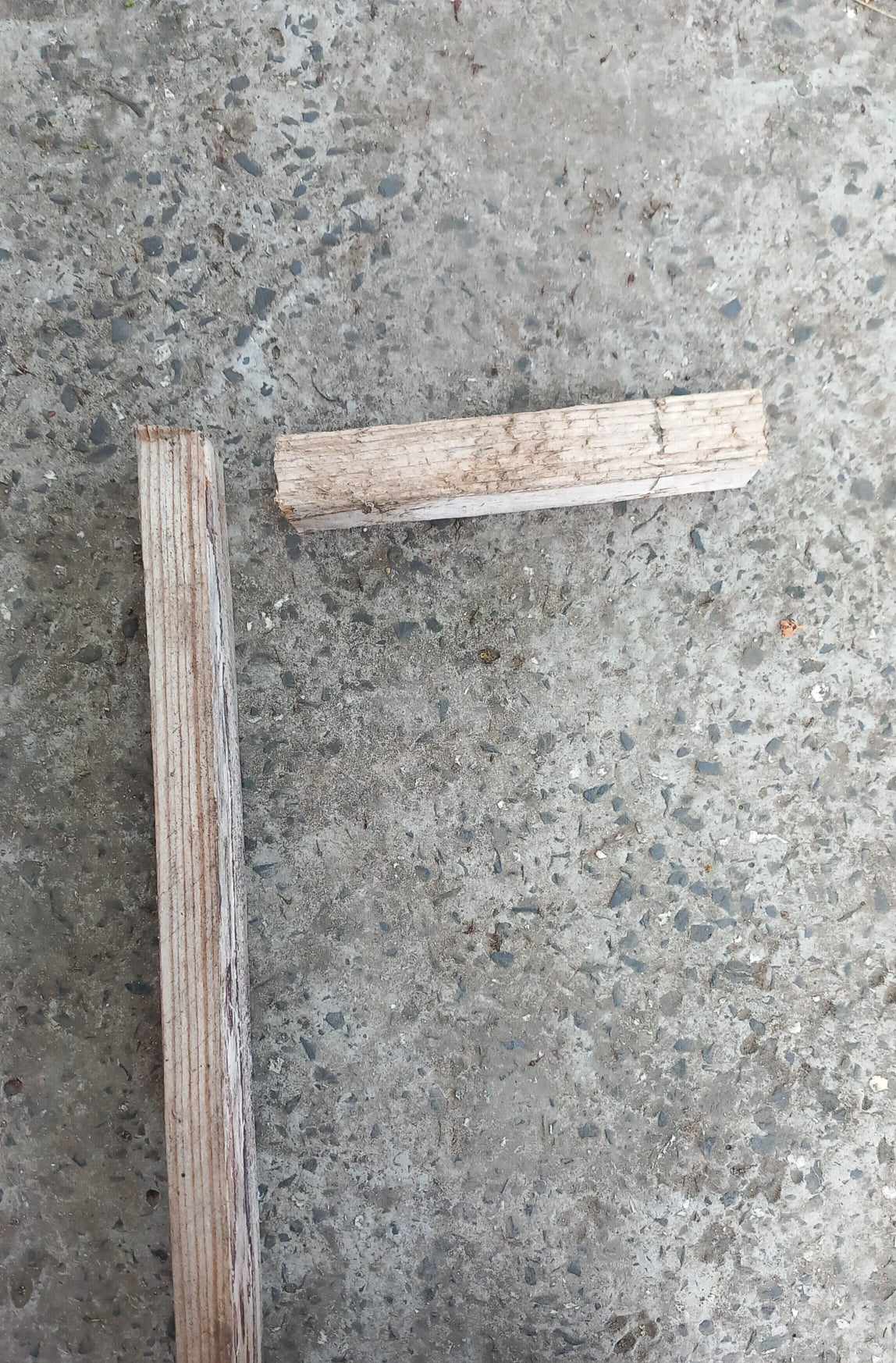

Г-образна стойка

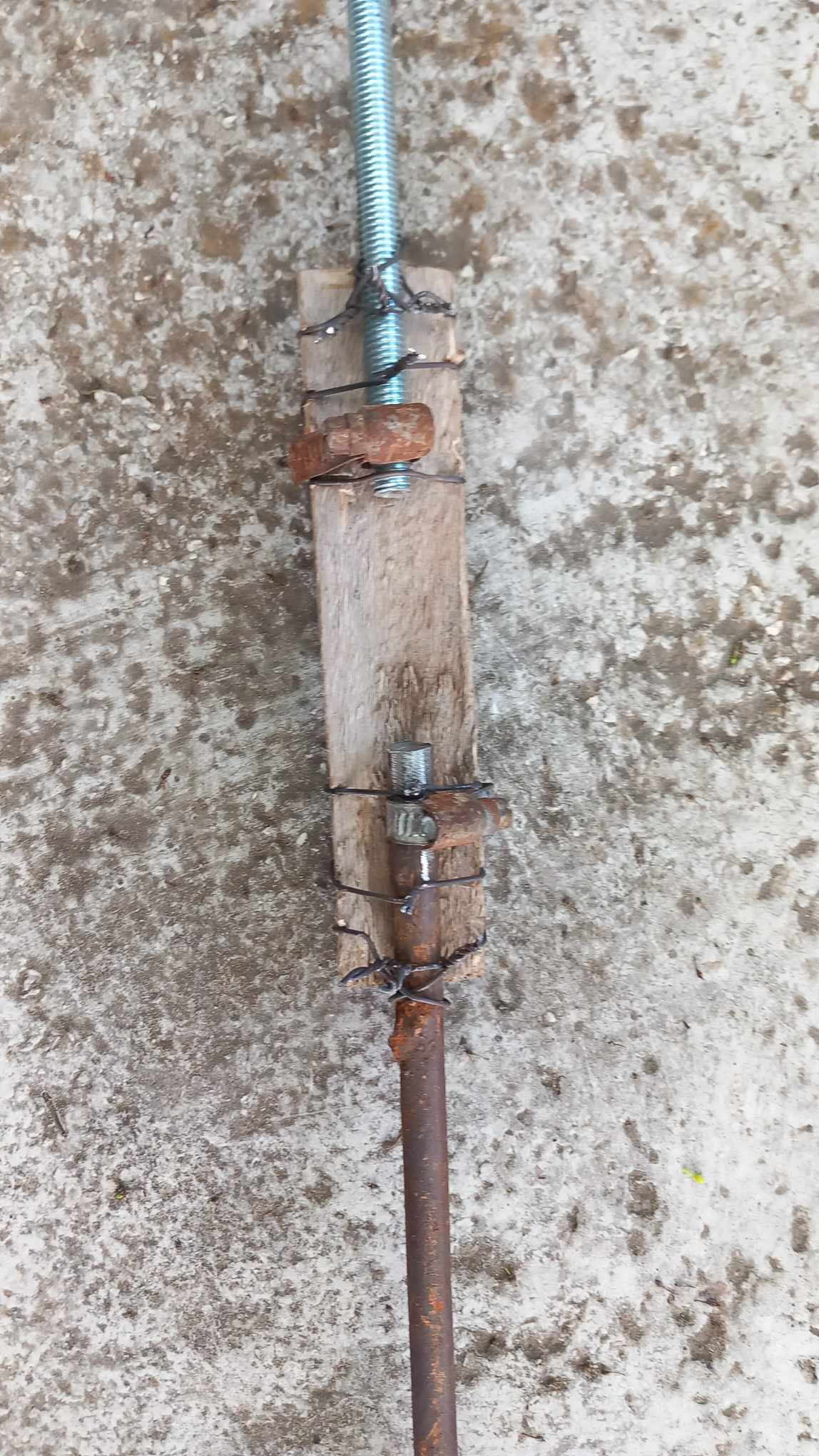

Металните пръти, закрепени към дървото

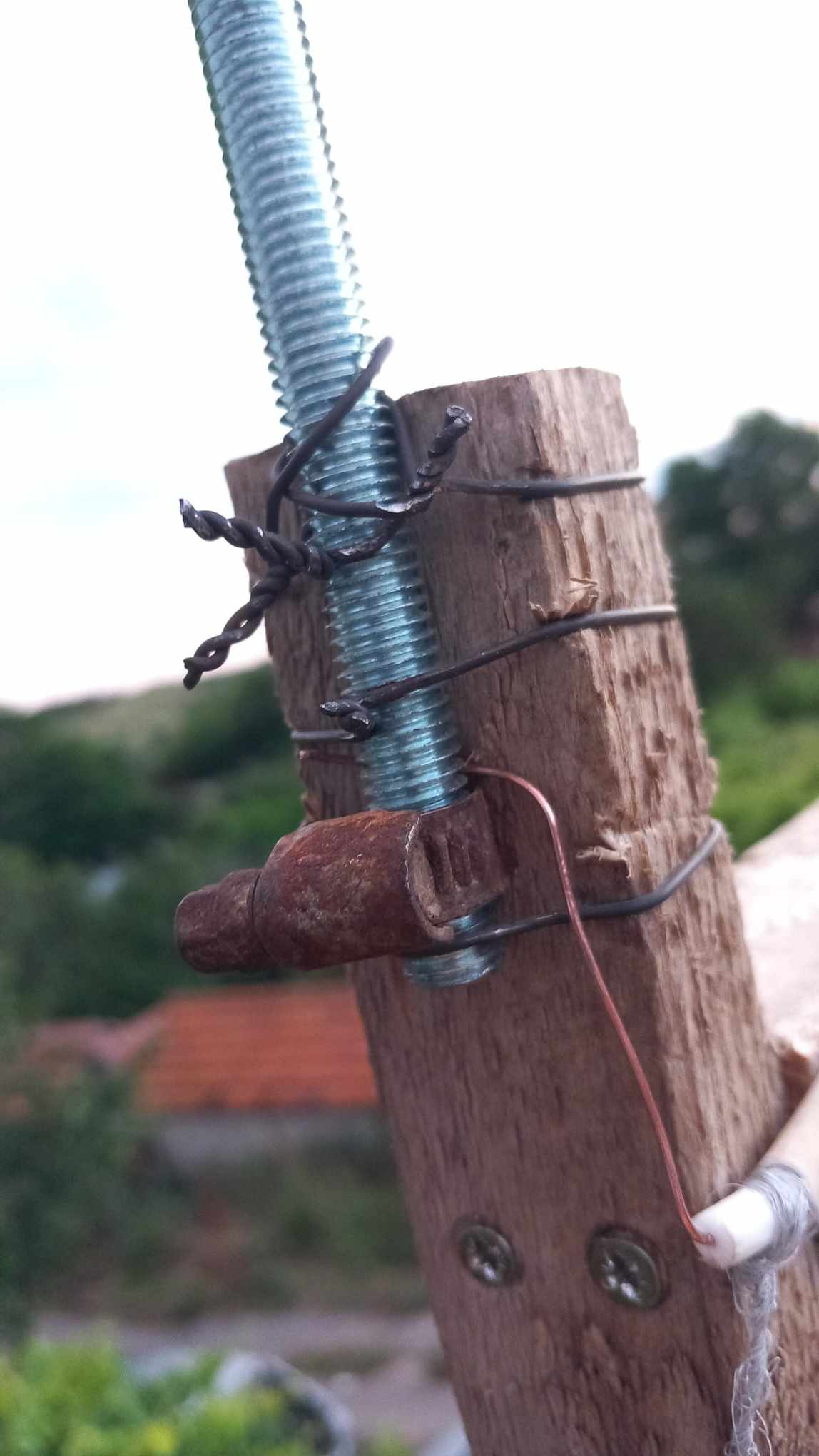

Свързване с коаксиален кабел
Този дипол е предназначен за излъчване на радио - къси вълни, 7MHz(40m). Всеки край на антената е дълъг 1 метър(±10%), общо 2 метра. След като използвах този калкулатор, за да пресметна дължината на антенатаа, останових, че съм допуснал грешка. Но вече беше късно. Вече бях направил антената. За най-оптималната работа на тази антена, тя трябва да е 1/2 от дължината на вълната. Тоест, 40 метра уможено по 1/2 прави 20 метра. 20 метра трябва да е цялата антена, за да работи най-оптимално. 20 метра общо, и по 10 метра всеки край на антената. Но аз направих антената с обща дължина от 2 метра. Бих желал да направя 20 метрова антена, но няма как да направя толкова стабилна и висока конструкция. Антената е разположена на около 5 метра над повърхността, тоест най-високата й точка е около 6 метра. Стойката на антената е направена от дърво. Използвах две парчета дърво за главната стойка, и две парчета за опора на главната стойка. Крайният резултат е Г-образна стойка с опора между дългото и късото парче дърво. Двата метални пръта са захванати с тел за едно дървено парче, което е захванато за края на Г-образната стойка. Прътите са свързани с коаксиален кабел за предавателя.
