3-елементна Яги антена

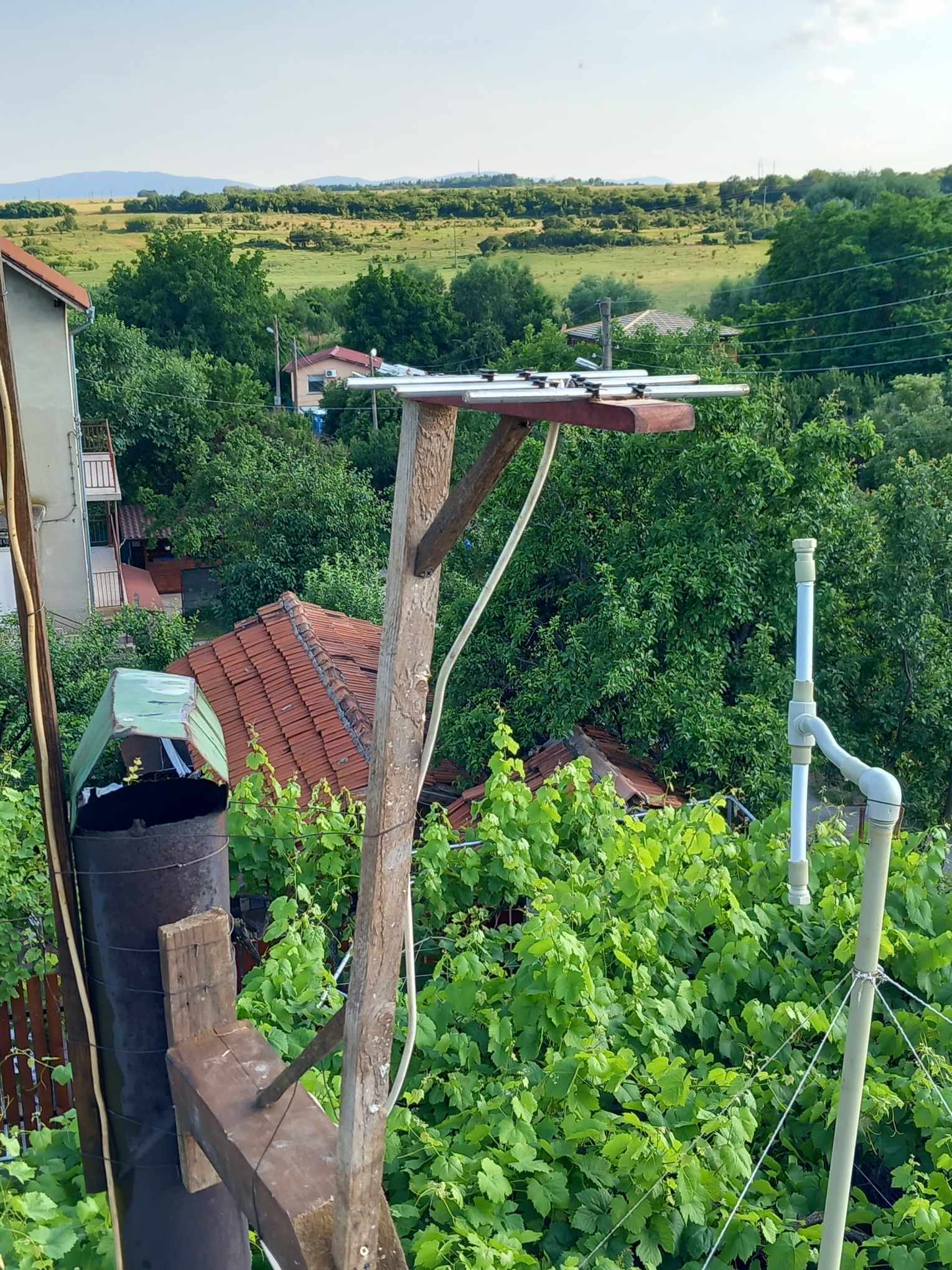

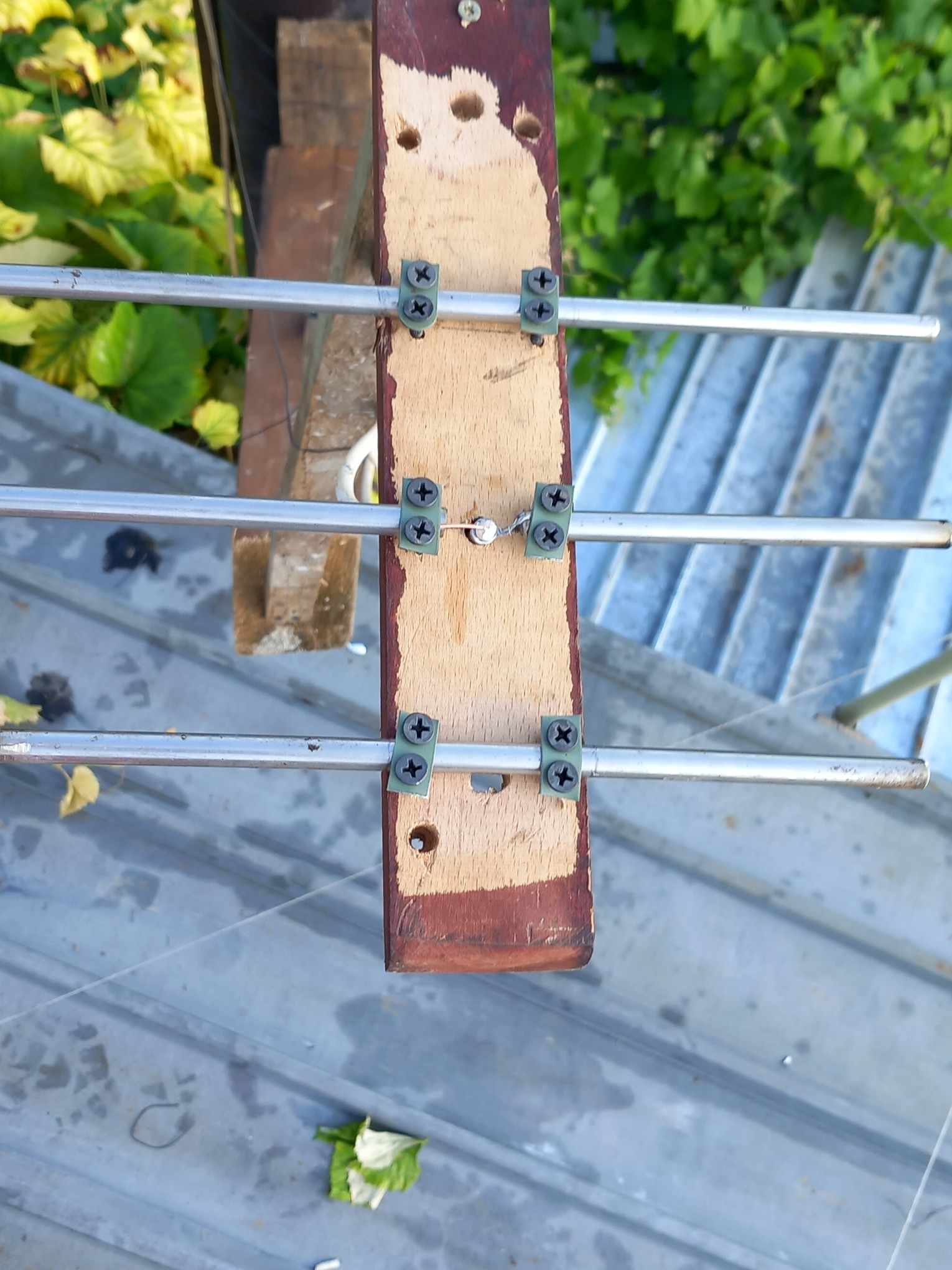

Този Яги антена е предназначен за излъчване на телевизия - аналогова, 567,25MHz(канал 33(UHF)). За да направя трите елемента на антената използвах този калкулатор. Дължината на рефлектора е 26см, дължина на вибратора е 25см, дължина на директора е 23см. Трите елемента са направени от неръждаема тръба с диаметър от 6мм. Те са закрепени с рапитки за пърче дърво. За връзката между излъчвателя съм използвал коаксиален кабел. Конструкцията на стойката на антената е сходна с тази на 2-метровия дипол.

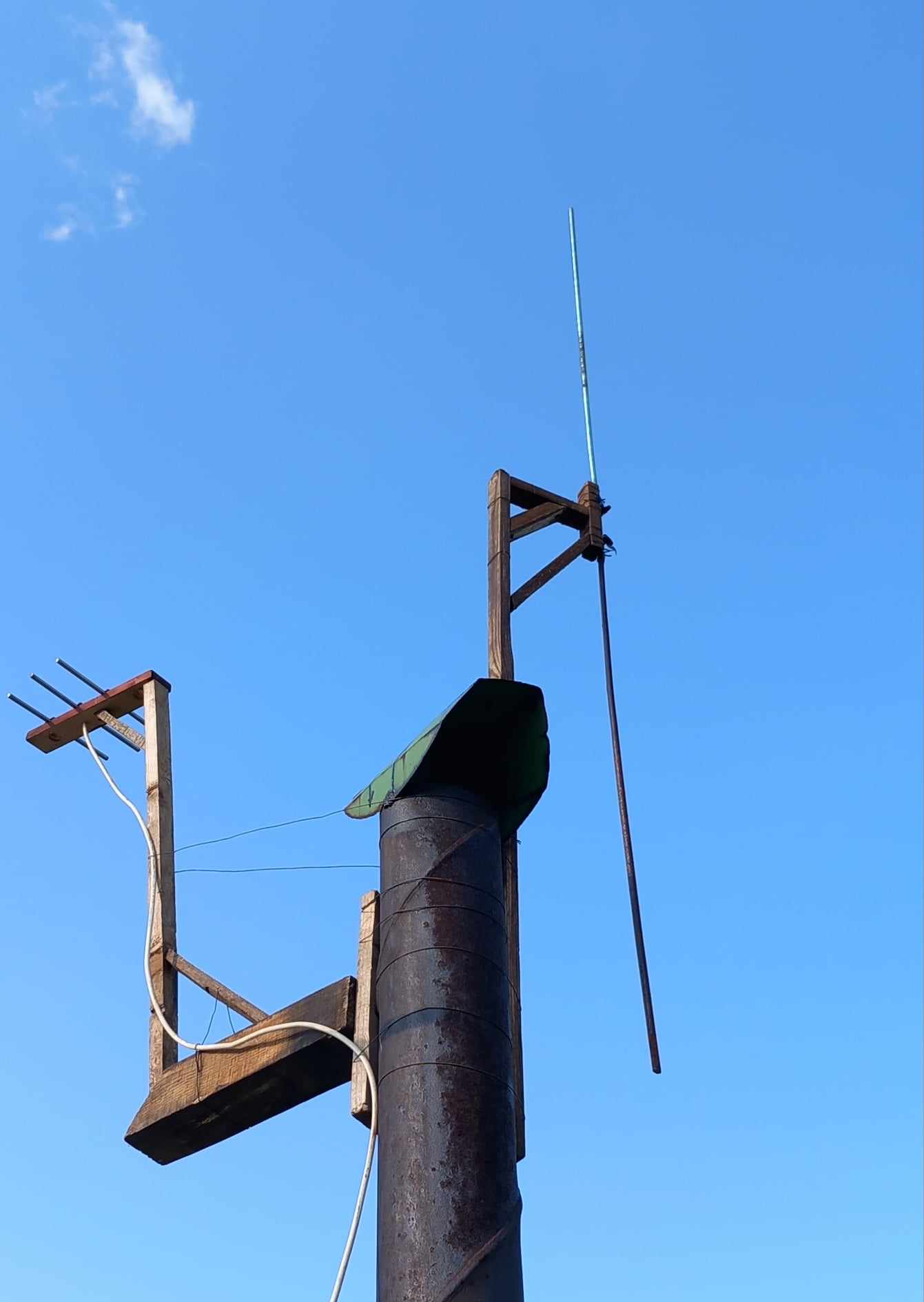

Антена

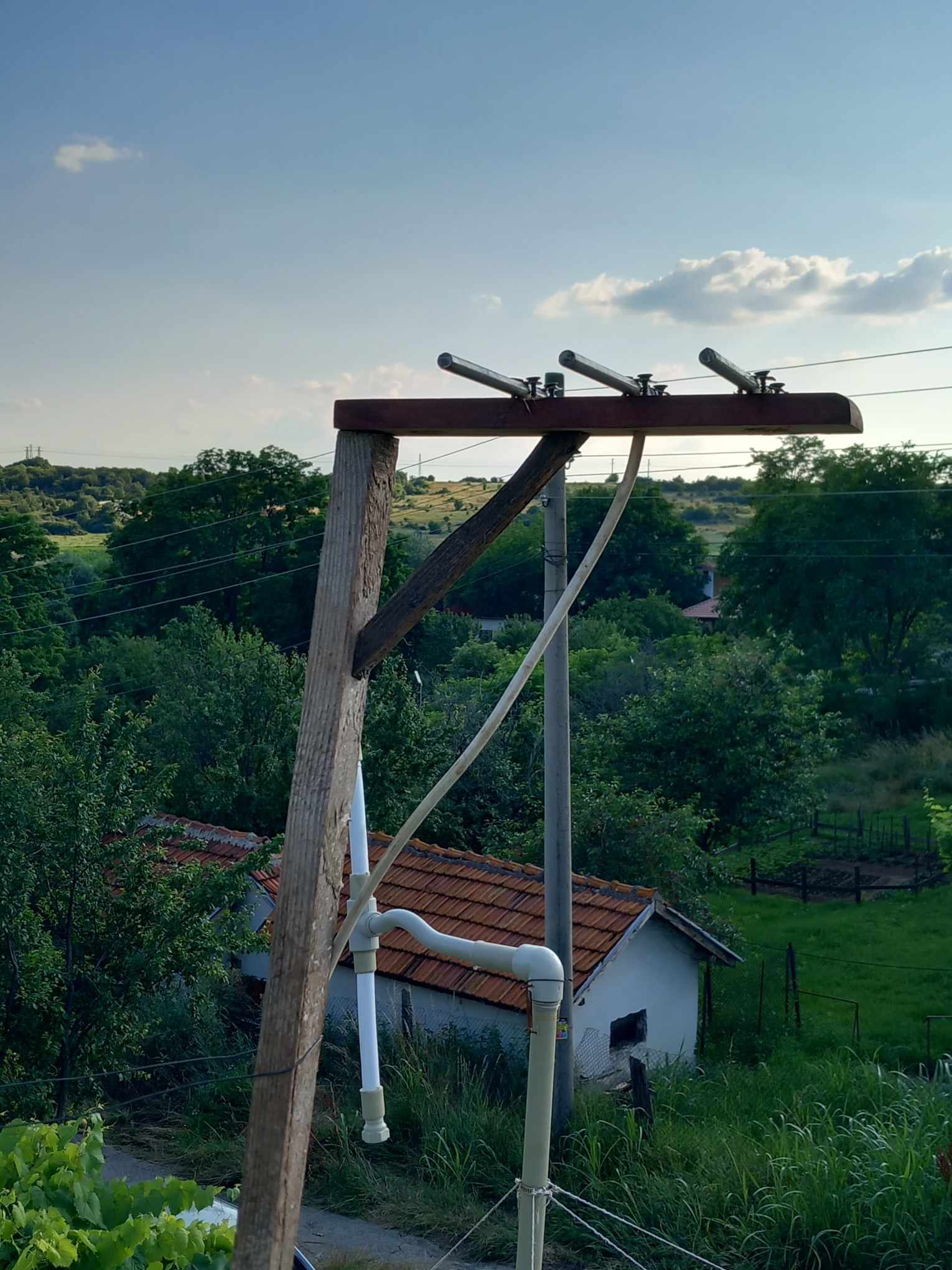

Свързване с коаксиален кабел
