Схема на захранването

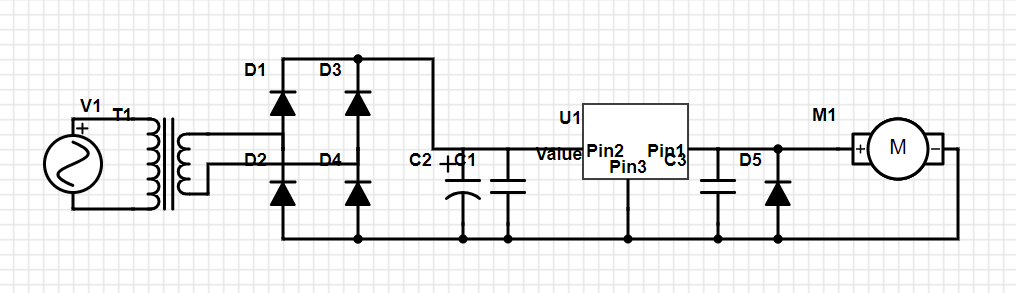

Това е захранване, направено за захранване на 12-волтов електромотор от чистачки за кола. За захранването използвах трансформатор 230VAC към 12VAC. За да изправя тока от вторичната намотка на трансформатора, използвах диоден изправител. Изправителят е направен от диодите 1N4004. След изправителя, напрежението се покачи до около 17VDC, заради факторът при изправяне на променлив ток. Факторът е 1.414, тоест 12V умножено по 1.414, прави почти 17V прав ток. Този фактор важи само при пълновълново изправяне. При полувълново изправяне умножаваме променливия ток по 1.2, а не 1.414. За да намаля напрежението от 17 волта на 12 волта, използвах регулатора 7812. Пинът GND на регулатора го свързах с масата от изправителя, както и с пин IN чрез един електролитен кондензатор и един керамичен кондензатор. Пинът OUT е свързан с пин GND чрез още един керамичен кондензатор със същата стойност като този от входната страна на регулатора. След тези кнодензатори, които служат за филтриране и стабилизиране на напрежението, сложих един диод 1N4004 от маса към изхода на регулатора след кондензаторите. Този диод служи за защита на регулатора след изключването му. Когато се спре подаването на ток към регулатора, спира и подаването на ток към електромотора, следователно натрупалото се магнитно поле около намотките на електромотора започва да се свива, а след като се свие, то обръща поляритета на тока и започва от да отдава ток. Поради обърнатия поляритет, диодът започва да пропуска ток и така се "убива" токът, натрупал се в намотките. Регулаторът, който съм използвал може да отдаде до около 2 ампера ток. Ако желаете да използвате това захранване за неиндуктивни консуматори, можете да премахнете диода.
Схема на захранването
