Стерео лампов усилвател

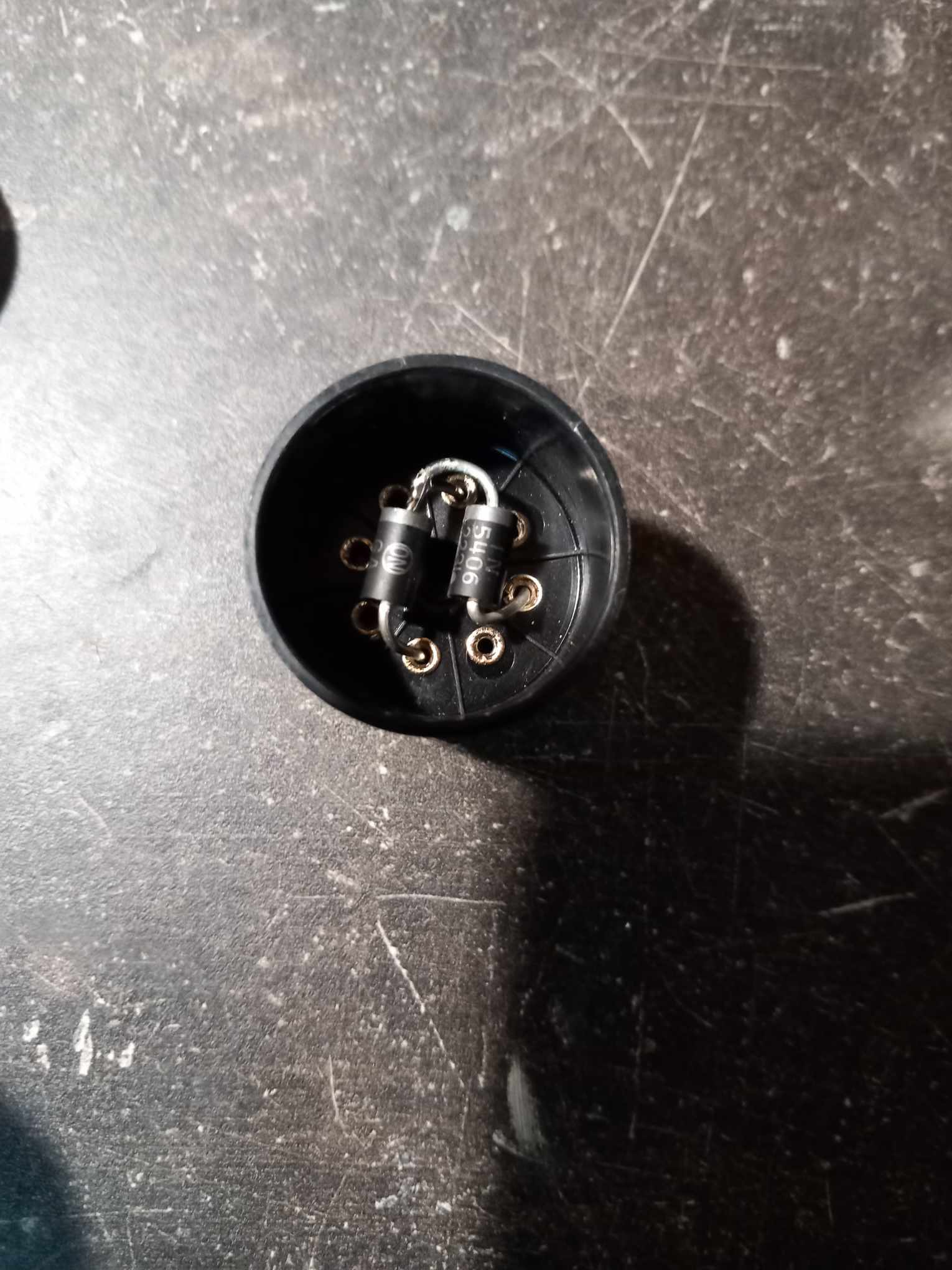

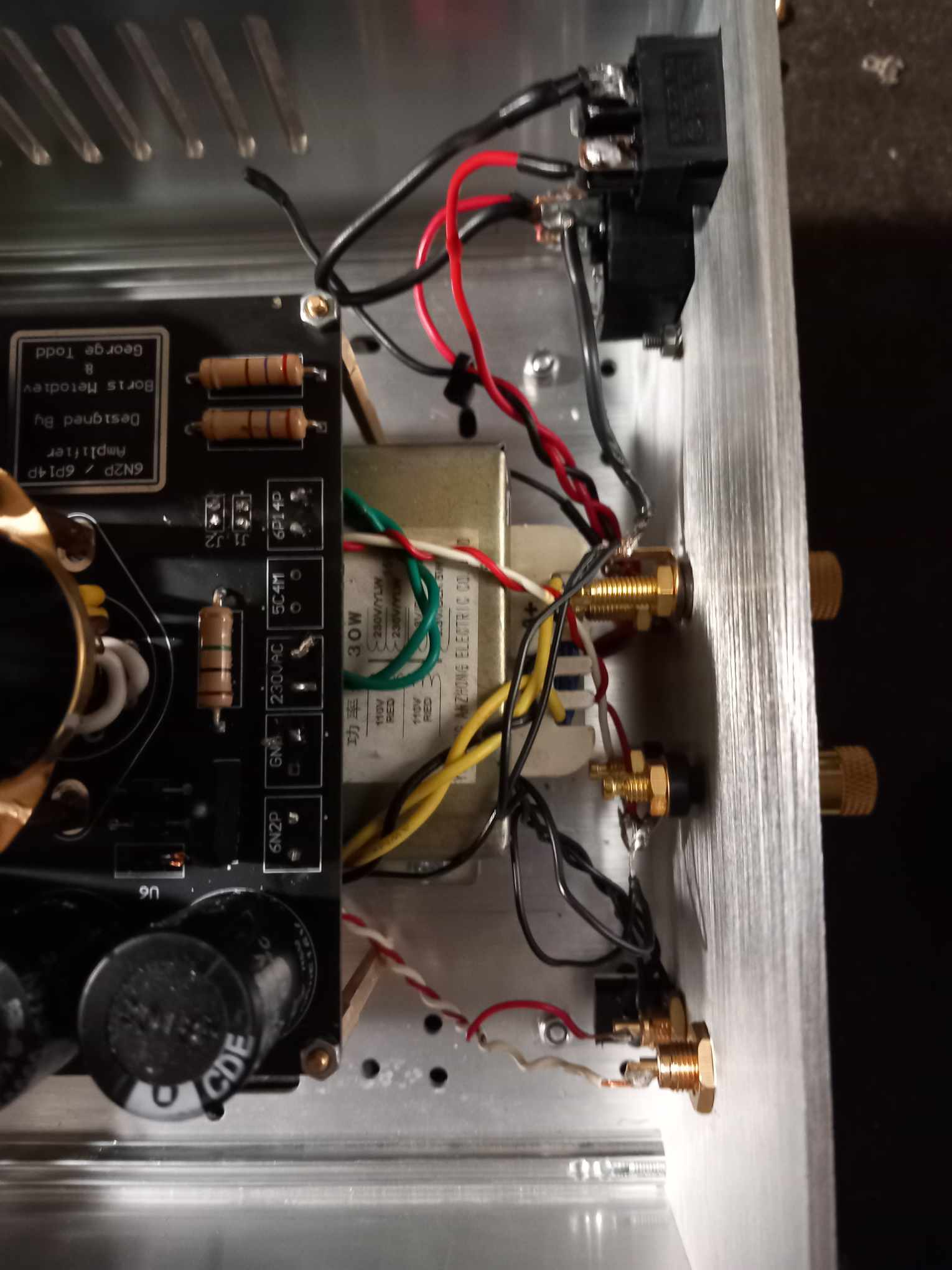

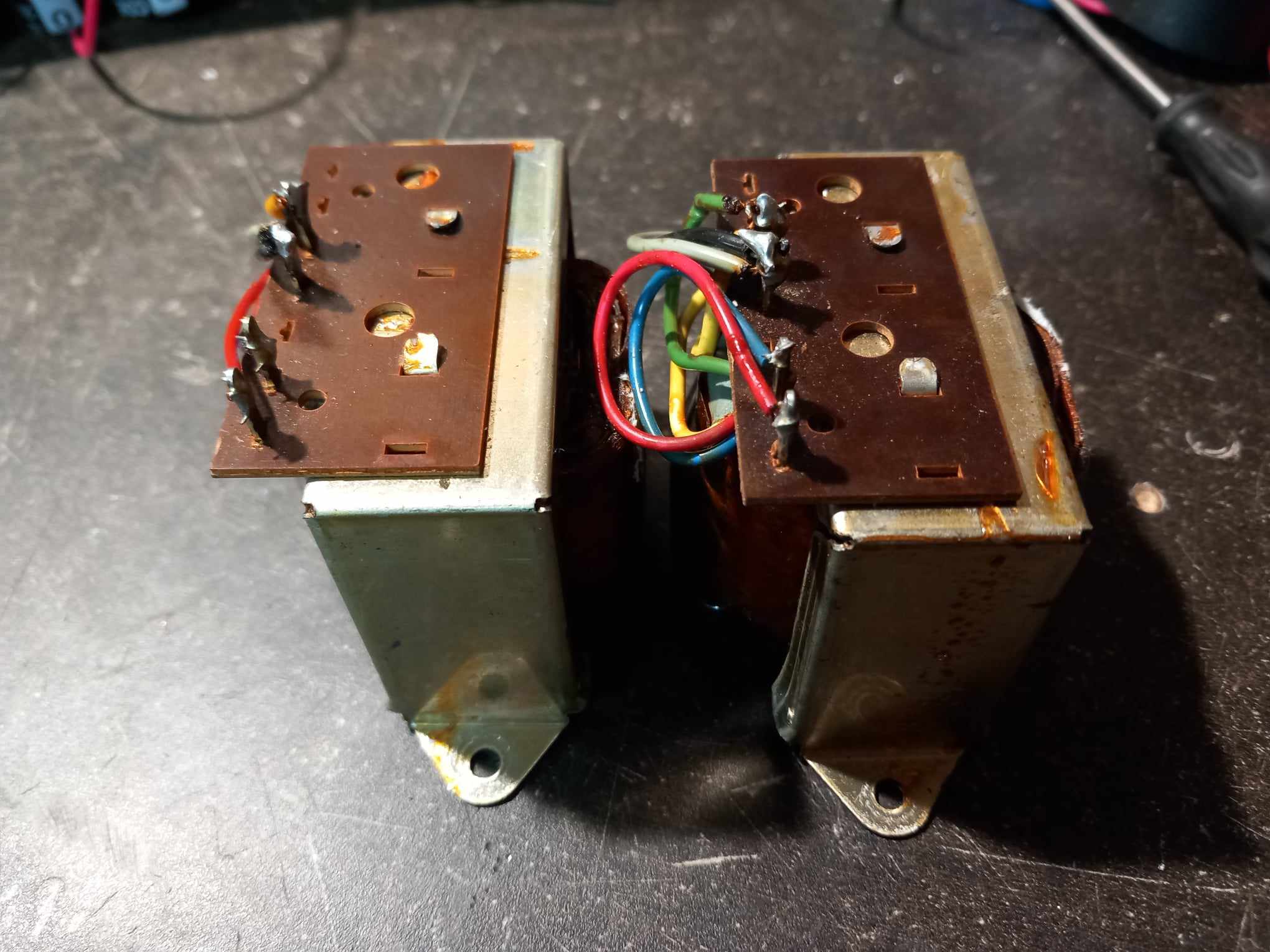

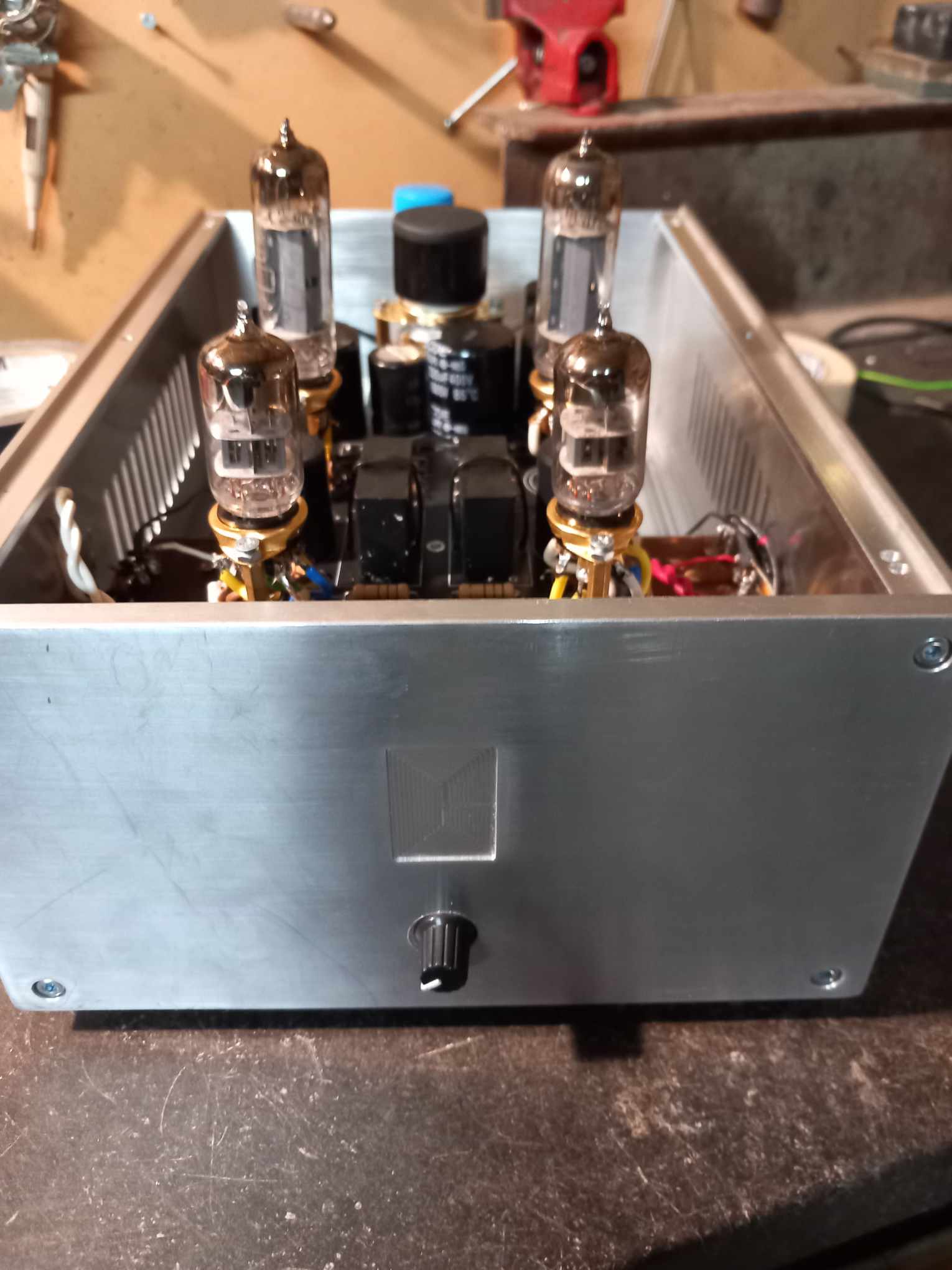

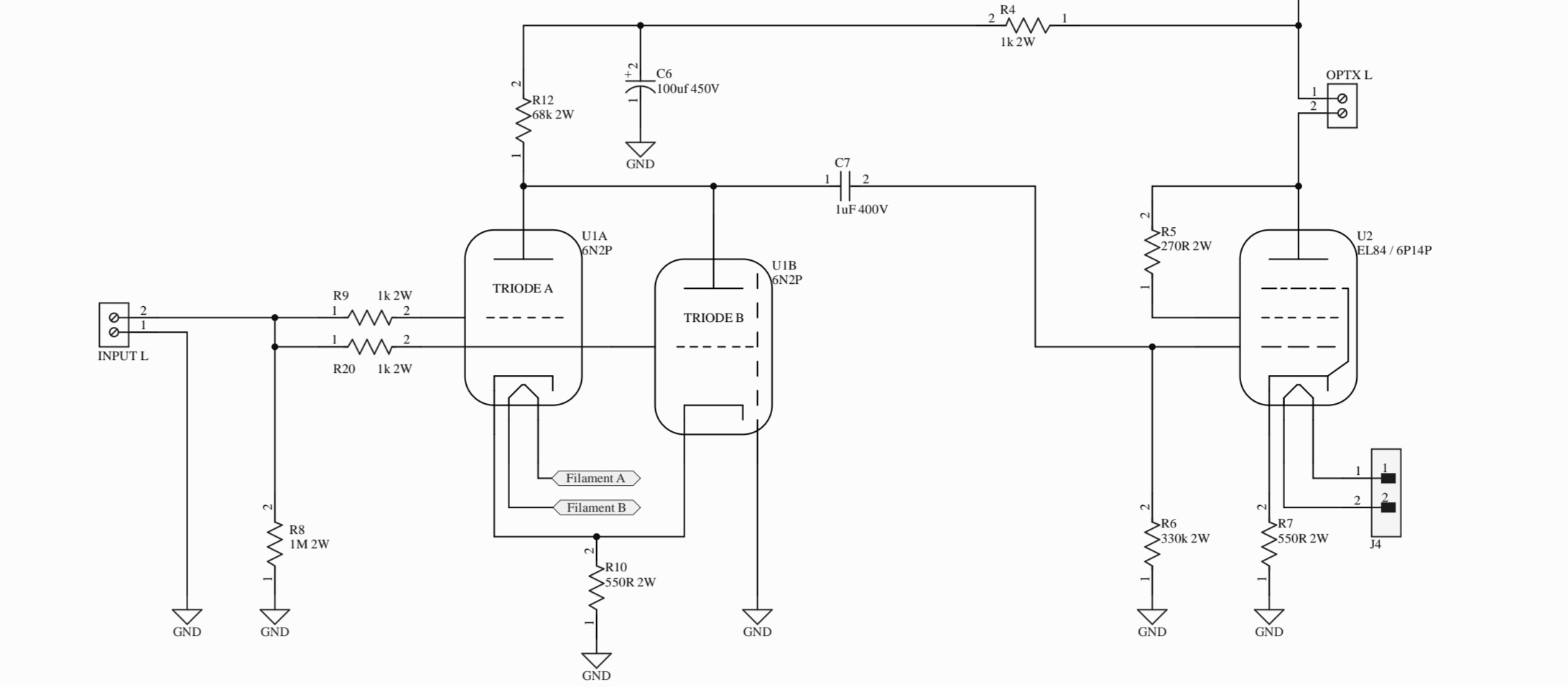

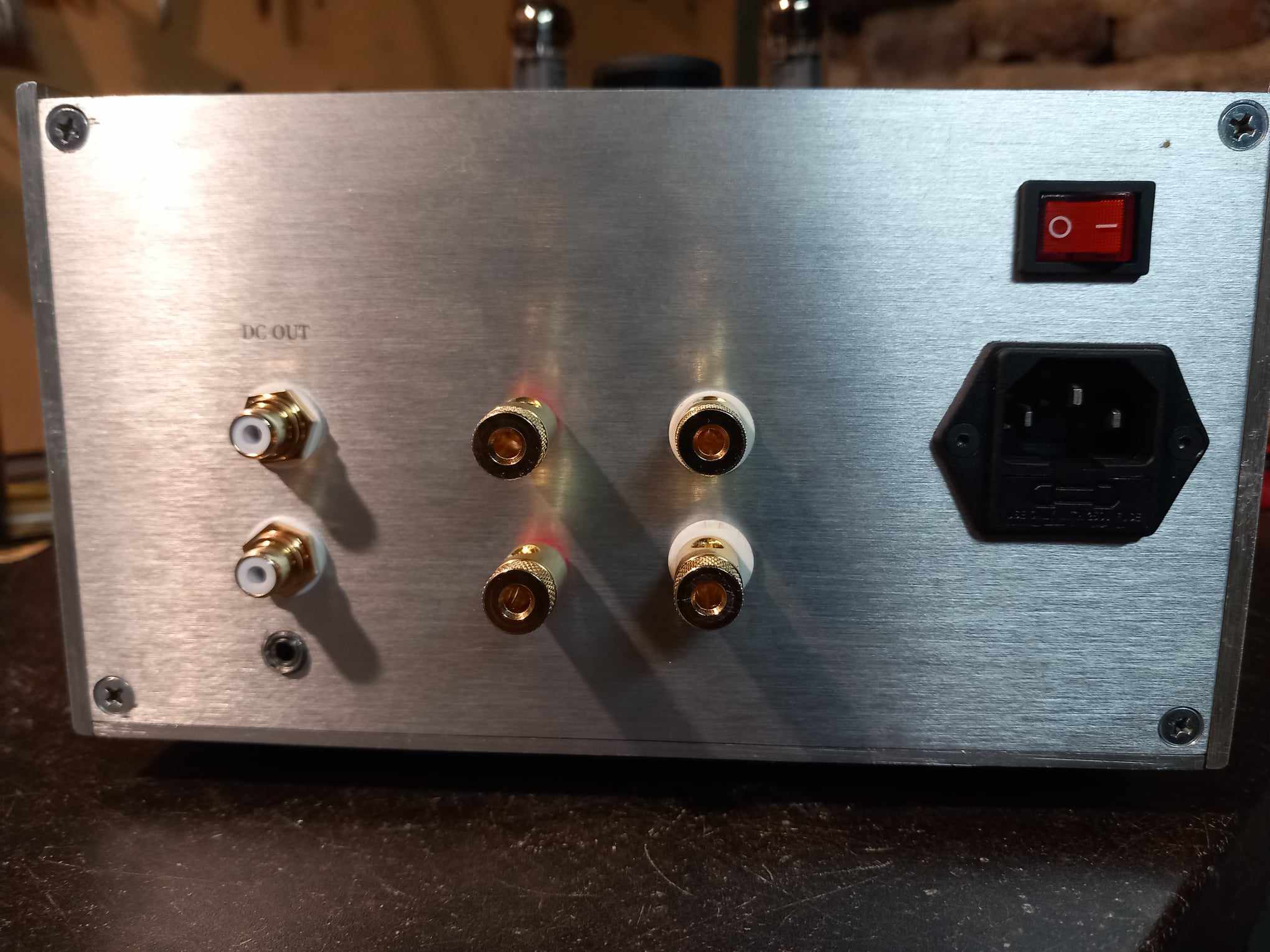

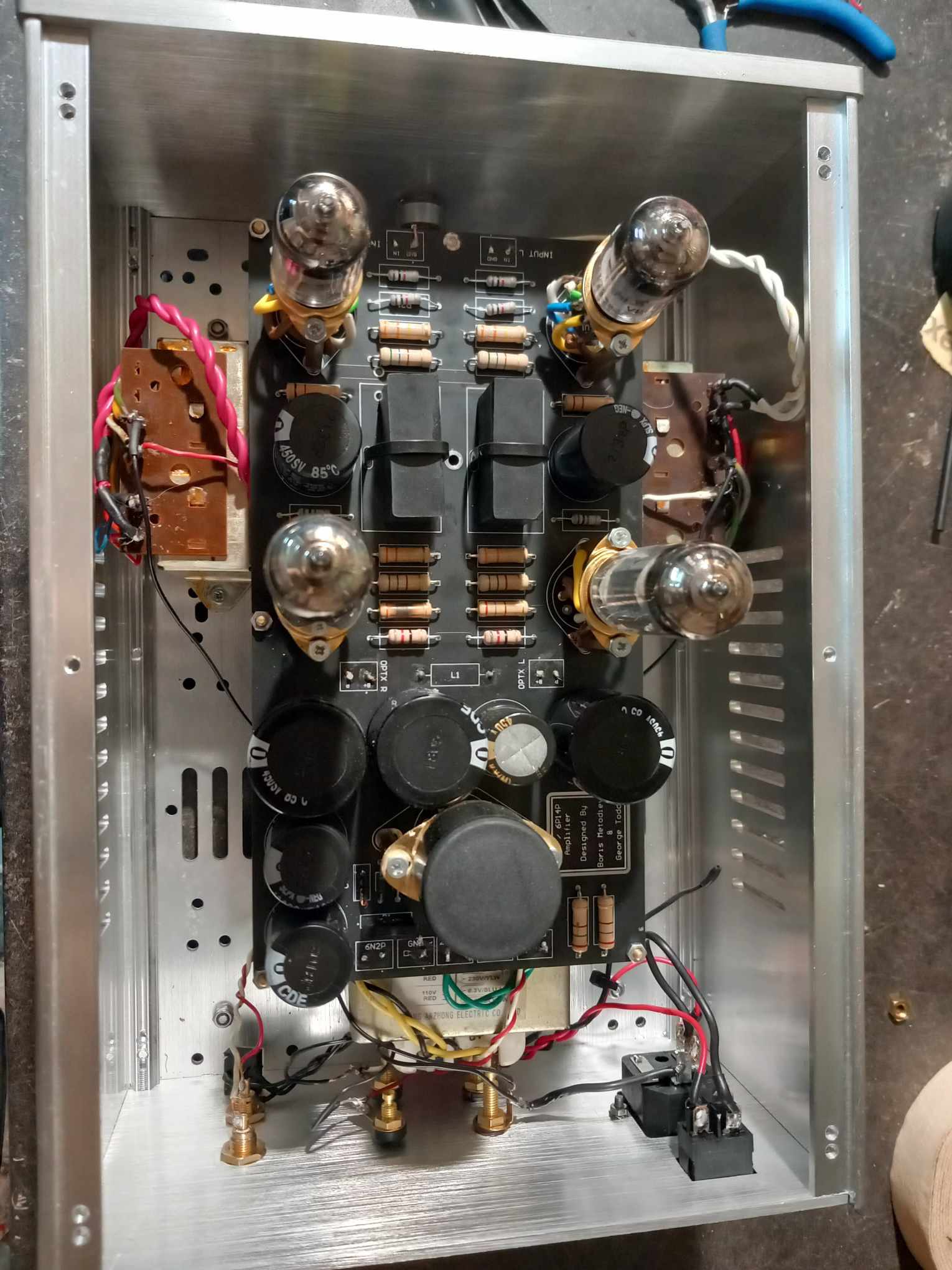

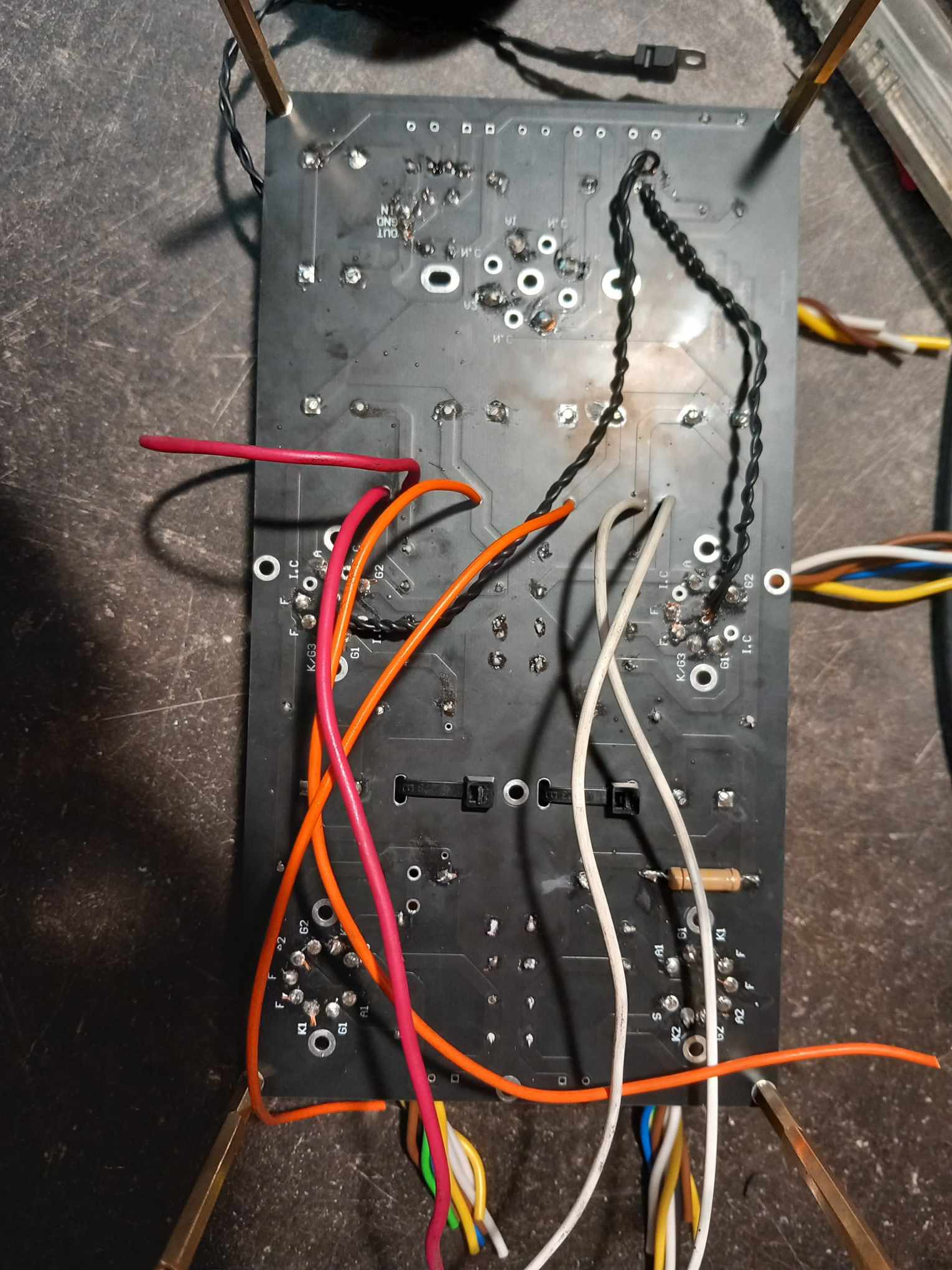

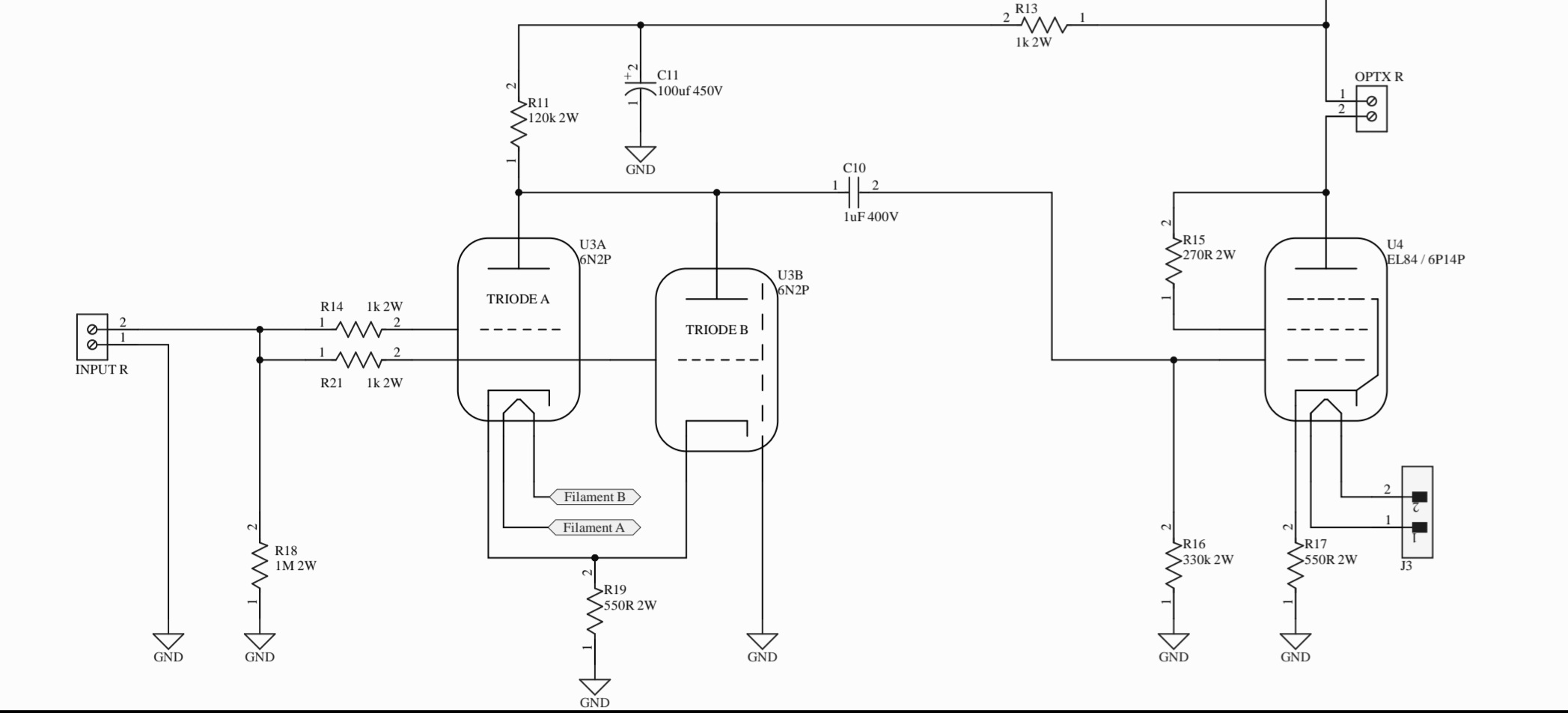

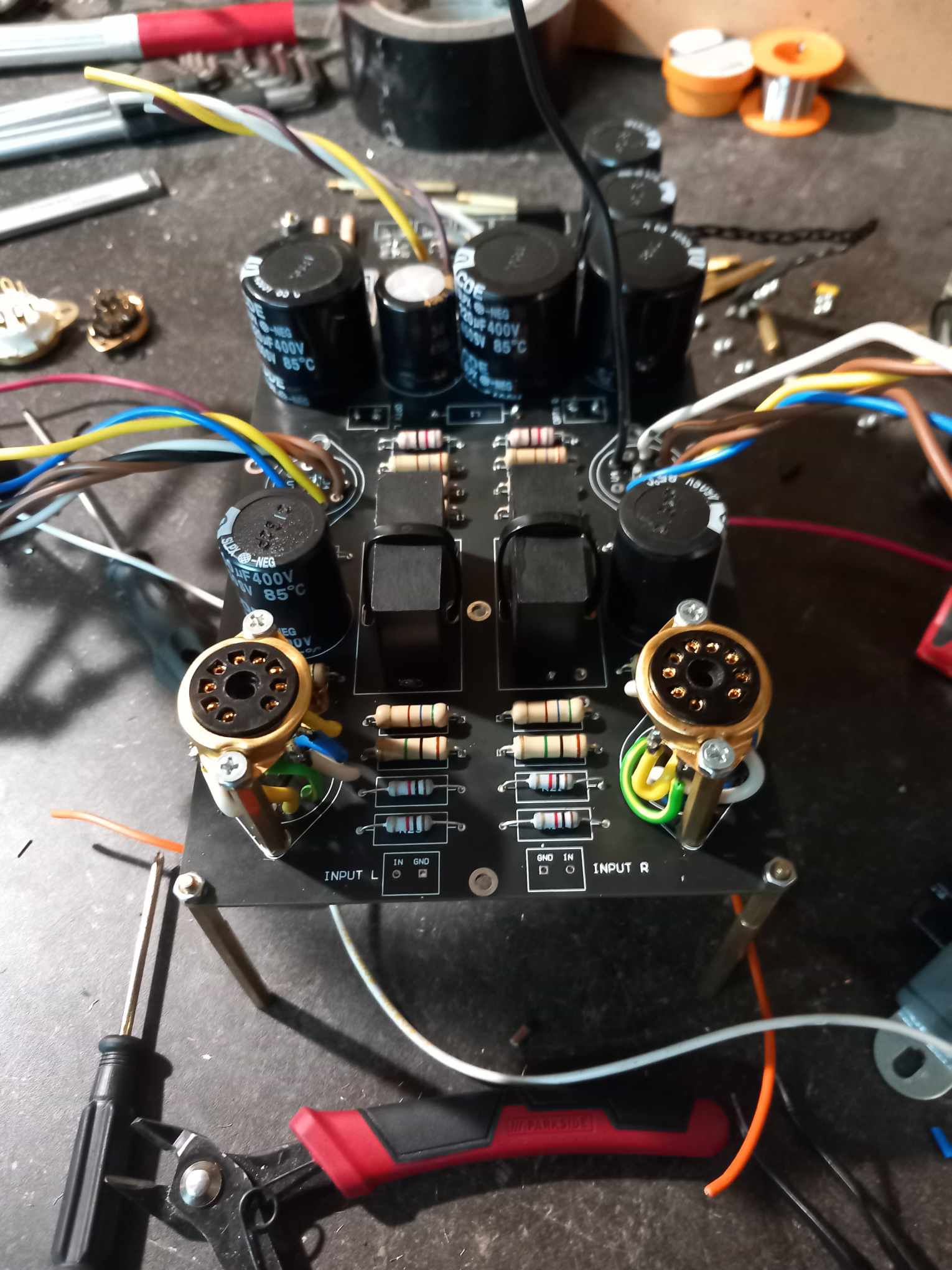

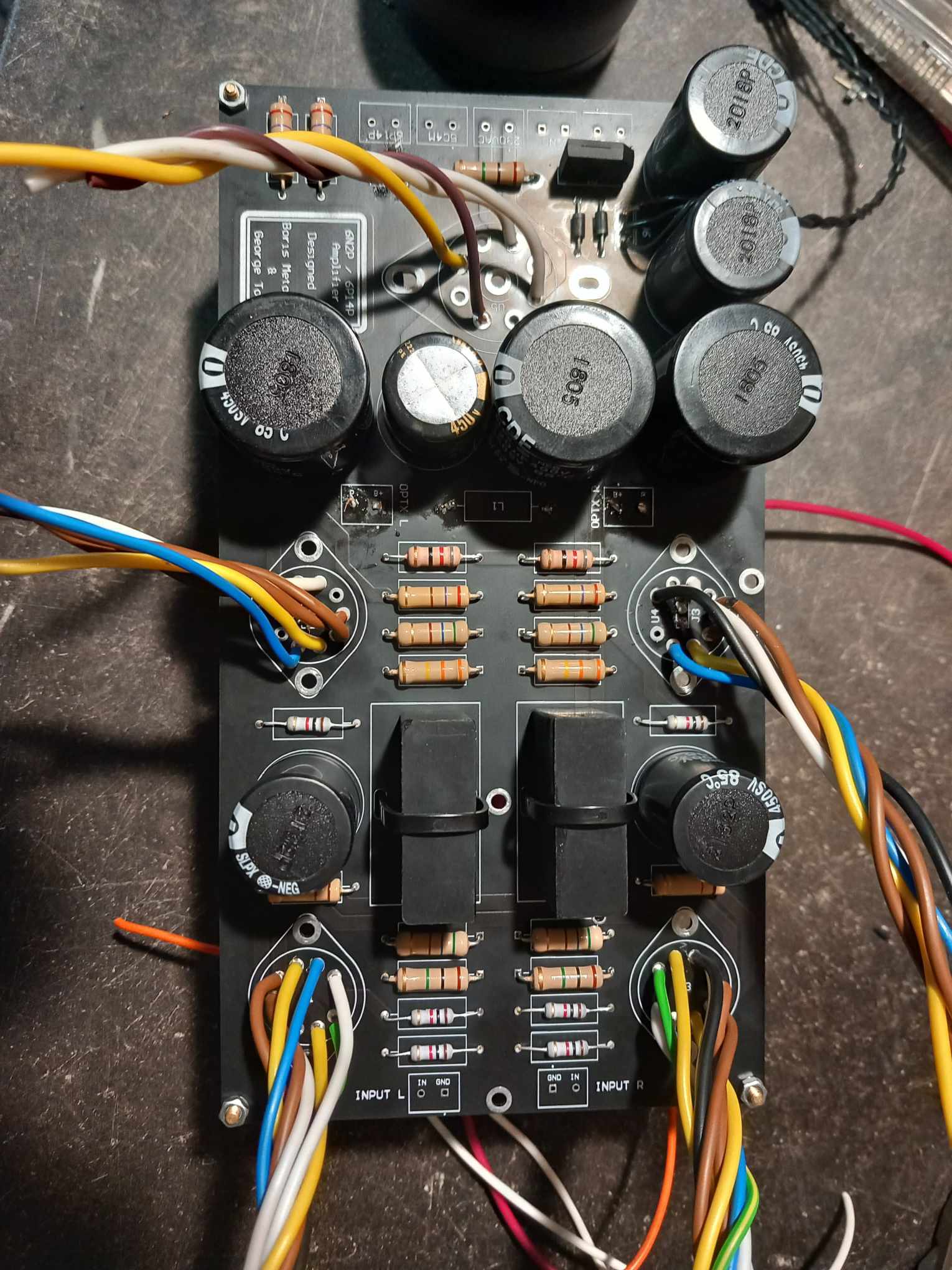

Това е лампов усилвател, направен от мен. Дизайнът му, както и схемата, са измислени от мен. Това е стерео усилвател, което означава, че усилвателят има два аудио канала. Използвах лампите 6П14П(EL84) и 6Н2П(12AX7). Усилвателят има 2 канала, следователно по 2 лампи на канал, общо 4. Плюс една изправителна лампа. За входни лампи използвах 6Н2П-двоен триод. Двата триода в една лампа са свързани успоредно, за по-голямо усилване на звука. За изходни лампи използвах 6П14П. Втората решетка е свързана в анода на лампата чрез резистор, заащото изходните трансформатори имат само по една намотка от двете страни. За захранване на целия усилвател използвах малък китайски трансформатор(30W) с първична намотка, разделена на две за захранване от 120 волта и от 230 волта. Трансформаторът има четири вторични намотки, две за нагревателите(6.3 волта), и една намотка разделена на две. Тази намотка произвежда 230 волта. Щях да я използвам за изправителна лампа 5Ц4М, но трансформаторът няма достатъчно мощност, както и 5-волтова намотк за нагревателя на изправителната лампа. Затова използвам два диода(1N5818) за изправител на мястото на изправителната лампа. За захранване на входните лампи 6Н2П използвах 5-волтов регулатор 7805, понеже не съществуват 6.3-волтови регулатори. Това се прави с цел изправяне на тока на нагревателите, за да се елиминира 50Hz шум от трансформатора. За филтрация на тока съм използвал дросел 10H за 230 волта, както и няколко кондензатора. За изходни трансформатори съм използвал два Grundig трансформатора. При първото пускане на усвилвателя, установих че десният канал не работи, а левият трепти, когато няма входно съпротивление. За да елиминирам трептенето при левия канал, замених 1-мега омовия резистор с 330k омов резистор, А за да направя десния канал работещ, замених 330k омовия резистор на първа решетка на изходната лампа, понеже той беше неизправе н. За да увелича мощността на усилвателя, шунтирах катодните резистори на входните лампи с кондензатори. Използвах 47uF 25V кондензатори.

ВНИМАНИЕ! Това устройство е опасно за живота. То използва високи напрежения, за да работи. Авторът не носи отговорност за действията на хората, които манипулират и/или посторят това устройство!
